超薄非晶半导体，如何跑进10 GHz功率放大器？

论文速览：Hu, Q., Zhu, S., Zhu, Y. et al. Amorphous indium tin oxide transistors for power amplification above 10 GHz. Nature Electronics 8, 803–809 (2025). DOI: 10.1038/s41928-025-01447-6

一、论文信息

一句话概括：这篇论文用高导热碳化硅（SiC）衬底解决了非晶氧化铟锡（ITO）晶体管长期存在的自热效应难题，使120 nm沟道长度的顶栅晶体管实现了103 GHz本征截止频率和12 GHz下0.69 W/mm的输出功率密度，首次将非晶氧化物半导体推入10 GHz以上功率放大应用。

核心贡献：

1. 提出“衬底热管理”策略：用高导热SiC衬底替代传统SiO₂衬底，有效抑制非晶ITO薄膜的自热效应，突破了非晶材料“速度-热稳定性”的固有矛盾。
2. 实现非晶氧化物半导体RF性能记录：120 nm沟道长度顶栅ITO晶体管，本征截止频率103 GHz，本征最大振荡频率125 GHz。
3. 首次展示非晶AOS功率放大器：12 GHz下输出功率密度0.69 W/mm（CW）/ 0.76 W/mm（脉冲），功率附加效率24.1%（CW）/ 24.5%（脉冲）。
4. 验证BEOL兼容性与高温稳定性：全流程热预算低于300°C，125°C下性能退化可忽略。

二、研究背景与核心问题

2.1 非晶氧化物半导体的“先天缺陷”

非晶氧化物半导体（AOS）具备低温、大面积、芯片兼容的加工优势，载流子迁移率也远高于非晶硅。但非晶材料有一个致命短板：热导率极低。

论文指出，非晶ITO薄膜的热导率约为 2 W m⁻¹ K⁻¹，比晶态硅低两个数量级。更严重的是，热导率随沟道厚度减薄而急剧下降——对于小于10 nm的AOS沟道，热导率仅为 1–3.2 W m⁻¹ K⁻¹。论文引用声子平均自由程公式 ( \Lambda^{-1} = \Lambda_{\text{bulk}}^{-1} + t_{\text{body}}^{-1} + t_{\text{imp}}^{-1} ) 解释：非晶态晶粒尺寸最小，声子平均自由程达到极限最小值，热导率也达到最低。

2.2 顶栅结构的“热困境”

此前AOS晶体管的研究主要集中在背栅结构，且刻意限制功率密度以避免热失效。顶栅结构在缩放和集成方面有明显优势，但顶栅工艺（介质沉积、栅金属堆叠）容易损伤AOS沟道，导致阈值电压负漂和电流饱和退化，因此主流顶栅器件结构长期未充分发展。

更重要的是，顶栅晶体管的热耗散路径严重依赖衬底。在硅晶体管中，衬底散热占总散热的 **40%**，对AOS沟道而言这一比例只会更高。

2.3 核心矛盾

这形成了一个根本性的“速度-热稳定性”折中：

• 想要高频 → 需要缩短沟道、提高电场 → 加剧自热
• 想要热稳定 → 就得牺牲速度、限制功率

论文要回答的问题是：能否通过衬底热管理，让非晶AOS晶体管同时实现高速度和高功率处理能力？

三、核心创新：SiC衬底热管理

3.1 核心思想

论文的核心策略可以概括为一句话：不在沟道材料上做文章，而是换一个“导热底座”。

研究团队将非晶ITO晶体管从传统的SiO₂衬底转移到半绝缘4H-SiC衬底上。SiC的热导率高达 490 W m⁻¹ K⁻¹，是SiO₂（1.4 W m⁻¹ K⁻¹）的350倍，是ITO沟道（2.2 W m⁻¹ K⁻¹）的220倍。

3.2 器件结构

器件采用顶栅结构，沟道长度仅120 nm，沟道厚度3.5 nm。整个制造流程——电子束光刻、磁控溅射、原子层沉积（ALD）——热预算均低于300°C，满足后端制程（BEOL）的集成要求。

3.3 TCAD热仿真验证

论文用TCAD仿真对比了SiO₂和SiC衬底上的温度分布。仿真条件：栅压2 V，漏压3 V，功率密度约 6 W mm⁻¹。

结果：SiC衬底上的温升比SiO₂衬底低超过150 K。这一温度差异直接决定了器件能否在高漏压下正常工作。

四、关键性能指标

本征fT 103 GHz是一个标志性数字。作为对比，此前AOS晶体管的fT和fmax典型值仅约 20 GHz和10 GHz（背栅结构，室温）。本工作的fmax比此前工作高14倍以上，同时fT也更高。

五、逐图精读

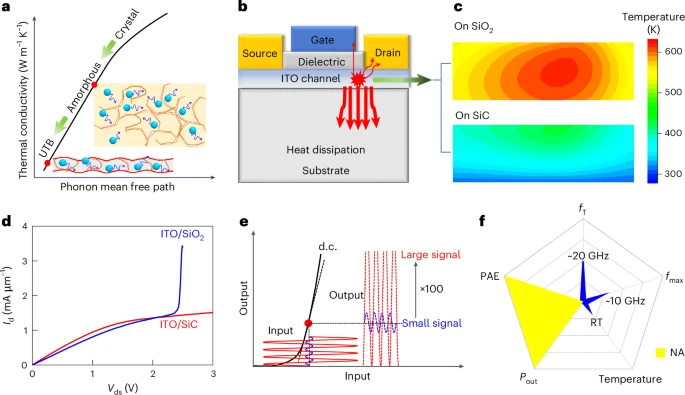

Figure 1：材料热导率与器件散热

图注概括：展示超薄AOS的热导率特性、顶栅器件结构、TCAD热仿真温度分布，以及SiO₂和SiC衬底上器件的输出特性对比。

子图逐个分析：

• Figure 1a：热导率随声子平均自由程的变化。晶态材料（Crystal）热导率高，非晶态（Amorphous）热导率低。超薄体（UTB）区域热导率进一步降低，声子平均自由程达到最小值。插图展示了非晶材料中声子散射的物理图像。

• Figure 1b：顶栅器件结构示意图。源、漏、栅电极位于ITO沟道上方，介质层隔离。红色箭头表示热量通过衬底耗散。关键信息：顶栅器件的散热路径严重依赖衬底。

• Figure 1c：TCAD仿真温度分布图。上图为SiO₂衬底，下图为SiC衬底。SiO₂上温度高达 500 K以上（红色区域），SiC上温度明显更低（蓝色区域）。温降超过150 K。

• Figure 1d：输出特性曲线（Ids vs. Vds）。蓝色为ITO/SiO₂，红色为ITO/SiC。SiO₂器件在漏压超过2 V后电流急剧下降——这是自热效应导致的器件失效。SiC器件在3 V下仍保持稳定输出。

关键数据：

• ITO热导率：2.2 W m⁻¹ K⁻¹
• SiO₂热导率：1.4 W m⁻¹ K⁻¹
• SiC热导率：490 W m⁻¹ K⁻¹
• TCAD仿真功率密度：**~6 W mm⁻¹**
• SiC vs. SiO₂温降：**>150 K**

科学结论：SiC衬底的高热导率是抑制自热效应的物理基础。SiO₂衬底上的器件在高漏压下因自热而失效，而SiC衬底上的器件可稳定工作至3 V。

与正文关系：对应“Thermal conductivity and device heat dissipation”章节，建立了“热导率→散热能力→器件稳定性”的逻辑链条。

一句话总结：这张图回答了“为什么是SiC”——它是解决非晶ITO自热问题的材料钥匙。

[建议配图：Figure 1 —— 材料热导率与散热仿真]

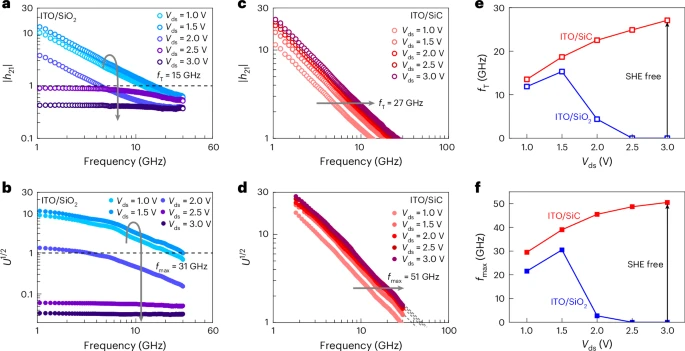

Figure 2：SiO₂ vs. SiC衬底的 extrinsic RF性能对比

图注概括：对比SiO₂和SiC衬底上顶栅ITO晶体管的本征（extrinsic）射频性能。

子图逐个分析：

• Figure 2a：SiO₂衬底上，小信号电流增益 |h21| 随频率的变化。Vds从1 V到3 V（步长0.5 V）。Vds = 1.5 V时fT达到最大值 15 GHz。Vds继续升高后，增益迅速退化，2 V以上完全失效。虚线标记fT = 15 GHz。

• Figure 2b：SiO₂衬底上，Mason单边功率增益 U^1/2 随频率的变化。Vds = 1.5 V时fmax达到最大值 31 GHz。同样在2 V以上失效。

• Figure 2c：SiC衬底上，|h21| 随频率的变化。Vds从1 V到3 V。与SiO₂不同，fT随Vds增加单调上升，Vds = 3 V时达到 27 GHz。

• Figure 2d：SiC衬底上，U^1/2 随频率的变化。fmax同样单调上升，Vds = 3 V时达到 51 GHz。

• Figure 2e：fT随Vds的变化对比。SiO₂器件（蓝色）在1.5 V达到峰值后迅速下降至0；SiC器件（红色）持续上升，3 V时达27 GHz。标注“SHE free”（无自热效应）。

• Figure 2f：fmax随Vds的变化对比。SiO₂器件在1.5 V后崩溃；SiC器件持续上升，3 V时达51 GHz。

关键数据：

• SiO₂衬底：fT,max = 15 GHz @ 1.5 V，fmax,max = 31 GHz @ 1.5 V
• SiC衬底：fT,max = 27 GHz @ 3 V，fmax,max = 51 GHz @ 3 V
• SiO₂器件在Vds > 2 V时完全失效

科学结论：衬底热管理是释放非晶ITO高频性能的关键——同样的沟道材料，换衬底后性能天差地别。SiO₂器件受限于自热，无法在高漏压下工作；SiC器件则表现出“自热免疫”特性。

与正文关系：对应“Small-signal RF characterization”章节，是论文最核心的对比实验。

一句话总结：这不是沟道材料的胜利，而是热管理策略的胜利。

[建议配图：Figure 2 —— SiO₂ vs. SiC衬底 extrinsic RF性能对比]

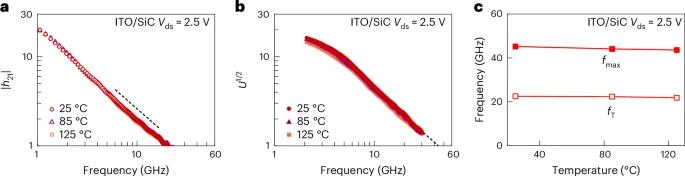

Figure 3：高温稳定性

图注概括：SiC衬底顶栅ITO晶体管在高温下的RF稳定性表征。

子图逐个分析：

• Figure 3a：不同温度（25°C、85°C、125°C）下，|h21| 随频率的变化。Vds = 2.5 V。三条曲线几乎完全重合，表明温度对电流增益影响极小。

• Figure 3b：不同温度下，U^1/2 随频率的变化。同样三条曲线几乎重合。

• Figure 3c：提取的fT和fmax随温度的变化。fmax（实心方块）在25–125°C范围内保持在 ~42 GHz 左右，fT（空心方块）保持在 ~21 GHz 左右。曲线平坦，退化可忽略。

关键数据：

• 温度范围：25°C 至 125°C
• fT和fmax退化：可忽略
• 测试条件：Vds = 2.5 V

科学结论：SiC衬底的热管理不仅解决了自热问题，还赋予了器件宽温度范围的工作能力。论文指出，这“超出了预期”，因为晶体管性能通常随温度升高而退化。

与正文关系：对应“Small-signal RF characterization”中关于高温稳定性的讨论。

一句话总结：不只是一颗“跑得快”的器件——它在125°C下依然跑得一样快。

[建议配图：Figure 3 —— 高温稳定性]

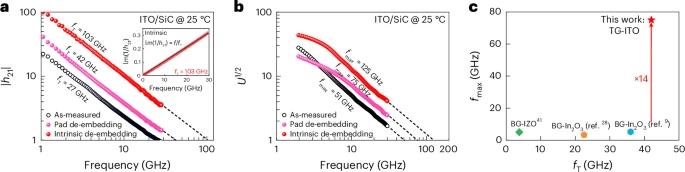

Figure 4：去嵌入RF性能

图注概括：SiC衬底顶栅ITO晶体管的去嵌入射频性能，提取本征fT和fmax。

子图逐个分析：

• Figure 4a：|h21| 随频率的变化，展示三种条件：as-measured（黑色）、pad去嵌入（粉色）、本征去嵌入（红色）。提取的fT分别为 27 GHz、42 GHz、103 GHz。插图：Gummel方法线性拟合，验证本征fT = 103 GHz。

• Figure 4b：U^1/2 随频率的变化，同样三种条件。提取的fmax分别为 51 GHz、75 GHz、125 GHz。

• Figure 4c：基准对比图。横轴fT，纵轴fmax。本工作（红色星号）fmax比此前AOS背栅晶体管（BG-IZO、BG-In₂O₃等）高 14倍以上，同时fT也更高。此前工作中fmax普遍远低于fT，揭示了AOS RF晶体管长期存在的功率增益瓶颈。

关键数据：

• 本征fT：103 GHz
• 本征fmax：125 GHz
• fmax提升：**>14倍**（相比此前AOS工作）

科学结论：去嵌入分析确认了器件的本征高频性能，排除了寄生效应的影响。本征fT = 103 GHz直接与沟道迁移率和速度相关（( f_T = g_m / 2\pi C_{gs} )）。

与正文关系：对应“Small-signal RF characterization”中的去嵌入分析部分。

一句话总结：103 GHz和125 GHz是器件真实的“肌肉”，不是寄生电容撑出来的数字。

[建议配图：Figure 4 —— 去嵌入RF性能与基准对比]

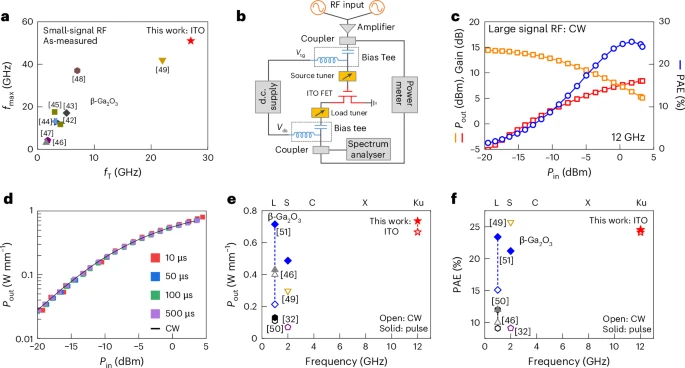

Figure 5：负载牵引特性

图注概括：SiC衬底顶栅ITO晶体管的负载牵引测试结果，展示功率放大性能。

子图逐个分析：

• Figure 5a：基准对比图。横轴fT，纵轴fmax。对比对象为β-Ga₂O₃基RF晶体管（文献42–49）和本工作ITO晶体管（红色星号）。本工作fT和fmax均更高。

• Figure 5b：负载牵引测试系统示意图。包含耦合器、源/负载调谐器、偏置T型接头、频谱分析仪等。ITO FET作为待测器件。

• Figure 5c：12 GHz下的大信号性能。横轴输入功率Pin（dBm），左轴输出功率Pout（dBm），右轴增益（dB）和PAE（%）。Pout随Pin线性增加后饱和，最大 Pout = 0.69 W/mm @ Pin = 3.3 dBm。PAE = **24.1%**。

• Figure 5d：输出功率密度随输入功率的变化，对比CW（连续波）和脉冲模式（10 μs、50 μs、100 μs、500 μs）。脉冲模式下Pout略高（0.76 W/mm），CW和脉冲差异极小，证明SiC衬底散热效率高。

• Figure 5e：Pout基准对比。本工作（红色星号）在12 GHz下实现 0.69 W/mm（CW）和0.76 W/mm（脉冲），频率远高于此前β-Ga₂O₃工作（1–2 GHz）。

• Figure 5f：PAE基准对比。本工作PAE 24.1%（CW）和24.5%（脉冲），同样在更高频率下实现。

关键数据：

• 频率：12 GHz（Ku波段）
• CW Pout：0.69 W/mm
• 脉冲 Pout：0.76 W/mm
• CW PAE：24.1%
• 脉冲 PAE：24.5%
• CW vs. 脉冲差异：极小

科学结论：非晶ITO晶体管不仅能在10 GHz以上工作，还能以功率放大器的形式输出可观的功率。CW和脉冲模式差异极小，证明SiC衬底有效抑制了自热效应。

与正文关系：对应“Load-pull characterization”章节，是论文最具应用价值的验证。

一句话总结：从“能振荡”到“能放大”——这是非晶氧化物半导体第一次在功率放大场景中证明自己。

[建议配图：Figure 5 —— 负载牵引与功率放大特性]

六、结果与讨论

主要结果是否支持作者主张？

论文的核心性能主张有充分的数据支撑：

• 本征fT = 103 GHz和fmax = 125 GHz有去嵌入分析和Gummel方法双重验证
• 12 GHz下0.69 W/mm的Pout和24.1%的PAE来自标准负载牵引测试
• 125°C下的性能稳定性有系统表征
• 全部工艺热预算低于300°C，BEOL兼容性有明确声明
• TCAD仿真与实验趋势一致

与已有技术相比处于什么水平？

fmax比此前AOS工作高14倍以上，且首次展示了AOS功率放大器。

作者的物理解释是否合理？

论文的物理解释是合理的：

• 非晶材料热导率低是公认事实，声子散射机制清晰
• SiC热导率远高于SiO₂有明确数据支撑
• TCAD仿真与实验趋势一致
• 去嵌入分析排除了寄生效应，本征fT与( g_m / 2\pi C_{gs} )一致

七、局限与挑战

材料与工艺

• 超薄沟道的均匀性：3.5 nm非晶ITO沟道的厚度和组分均匀性在大面积制造中需要验证。
• SiC衬底的成本：SiC衬底成本远高于SiO₂或硅衬底，可能限制其在低成本应用中的推广。
• BEOL集成的实际兼容性：虽然热预算<300°C满足BEOL要求，但与CMOS互连工艺的完整兼容性仍需系统验证。

性能层面

• 线性度与失真：论文未提供ACPR、EVM等通信线性度指标，这是功率放大器实际应用的关键缺口。
• 长期可靠性：125°C下的稳定性测试是短期表征，长期工作寿命（如HTOL测试）未呈现。
• 更高频率的功率性能：12 GHz下展示的功率性能优异，但更高频率（如毫米波频段）的功率能力有待验证。

应用层面

• 与现有RF技术的竞争力：与GaAs、GaN等成熟RF功率技术相比，ITO器件的绝对功率水平仍有差距，其核心优势在于BEOL兼容性和低成本潜力。
• 系统级验证：论文展示的是器件级性能，完整的功率放大器模块或系统级验证尚未开展。

八、总结与展望

解决了什么

论文解决了非晶氧化物半导体长期存在的自热效应瓶颈，用SiC衬底热管理策略将非晶ITO晶体管推入了10 GHz以上的功率放大应用窗口。本征fT 103 GHz和0.69 W/mm输出功率密度标志着非晶AOS从“低频逻辑器件”向“高频功率器件”的跨越。

没解决什么

• 线性度指标缺失，功率放大器的通信适用性待验证
• 长期可靠性数据不足
• SiC衬底的成本问题未讨论
• 系统级集成验证缺失

未来方向

• 更高频率：探索更短沟道和优化器件结构，向毫米波频段推进
• 线性度优化：针对通信应用优化功率放大器的线性性能
• 三维集成：利用BEOL兼容性，将ITO RF器件与硅基CMOS单片集成
• 衬底替代方案：探索成本更低的高导热衬底材料

对领域和产业的潜在影响

如果该技术能够实现规模化制造，它可能为BEOL兼容的射频前端提供一条新路径。在5G/6G通信、物联网和雷达系统中，能够在CMOS后端直接集成RF功率放大器，意味着更紧凑的芯片面积和更低的系统成本。非晶ITO的低温加工特性也使其适合与柔性衬底结合，拓展可穿戴RF电子的可能性。

论文还指出一个有趣的观点：宽禁带非晶沟道（如ITO、IGZO）在适当热管理下，也可能在三维集成中具备竞争力。

九、批判性评价

最大亮点

“换衬底”这个看似简单的策略，解决了困扰非晶AOS多年的根本性难题。 论文没有试图在沟道材料上做复杂的工程优化，而是从热管理这个物理根源入手。这种“四两拨千斤”的思路值得借鉴。TCAD仿真先行、实验验证在后的研究范式也值得学习。

最大疑点

功率放大器的线性度指标缺失。 对于通信应用而言，功率放大器的线性度（如ACPR、EVM）与输出功率和效率同等重要。24.1%的PAE在12 GHz下是可观的，但如果线性度不满足通信标准，其实际应用价值将大打折扣。论文未提及任何线性度数据。

如果让我补充

1. 补充线性度测试：ACPR、EVM等通信指标，使用调制信号（如64-QAM）进行测试。
2. 长期可靠性数据：HTOL测试，至少1000小时。
3. 晶圆级均匀性统计：至少50–100颗器件的fT、fmax和功率性能分布。
4. 与GaAs/GaN功率放大器的定量对比：在同一频率和功率水平下，对比线性度、效率和成本。

与同领域代表性工作对比

十、术语表

一句话总结整篇论文

用高导热SiC衬底替代传统SiO₂，北京大学团队让3.5 nm厚的非晶ITO晶体管摆脱了自热效应的束缚，以103 GHz本征截止频率和0.69 W/mm输出功率密度首次证明——非晶氧化物半导体不仅能跑进10 GHz，还能在功率放大场景中站稳脚跟。
