DOI 10.1038/s41928-026-01691-4，这篇发表于《Nature Electronics》的研究论文。该研究由瑞士洛桑联邦理工学院（EPFL）的团队完成，提出了一种名为本征极化超结（iPSJ） 的新技术，用于开发高性能的氮化镓（GaN）功率器件。

一、研究背景与核心问题

1.1 功率电子器件的核心矛盾

功率电子器件的性能受限于一个根本性的权衡关系：比导通电阻（R_ON,sp）与击穿电压（V_BR）之间的折中。为了承受更高的电压，需要更长的漂移区，但这会增加电阻，导致更多的导通损耗。

1.2 传统GaN器件的瓶颈

III族氮化物半导体（如GaN）凭借其宽禁带特性，理论上可以实现更高的临界电场，从而在给定击穿电压下缩短漂移区、降低电阻。然而，传统的横向GaN器件面临一个关键挑战：

电场拥挤效应：在关断状态下，漂移区内的电场分布极不均匀，电场峰值集中在栅极（或阳极）边缘，导致器件在远低于GaN理论极限的电压下就发生击穿。

1.3 现有解决方案的局限

常用的场板（Field Plate）等技术虽然可以缓解电场拥挤，但无法从根本上解决电荷不平衡的问题。传统的超结（Superjunction）概念通过交替的p型和n型掺杂区来平衡电荷，但在GaN中实现精确的掺杂控制非常困难，且掺杂对温度敏感，影响器件可靠性。

二、核心创新：本征极化超结（iPSJ）

2.1 核心思想

该研究的核心创新在于：利用GaN材料本身的自发极化和压电极化效应，在无需任何 intentional doping（有意掺杂）的情况下，形成电荷平衡的超结结构。

2.2 物理机制

在GaN/AlGaN/GaN异质结构中，极化 discontinuity 会在界面处诱导出两种载流子：

• 二维电子气（2DEG） ：位于AlGaN势垒层下方，由极化效应产生的电子聚集形成
• 二维空穴气（2DHG） ：位于势垒层上方，由极化效应产生的空穴聚集形成

关键在于：这两种载流子的面密度是 intrinsically matched（本征匹配的） ，因为它们的来源都是同一个极化场。

2.3 器件结构

器件的外延结构由以下几层组成（从下到上）：

1. 硅衬底：低成本、大尺寸（8英寸及以上）
2. u-GaN缓冲层/沟道层
3. u-AlGaN势垒层：极化 discontinuity 的来源
4. u-GaN帽层：用于形成2DHG
5. p-Ω欧姆接触：与2DHG形成欧姆接触，使空穴可以被动态耗尽

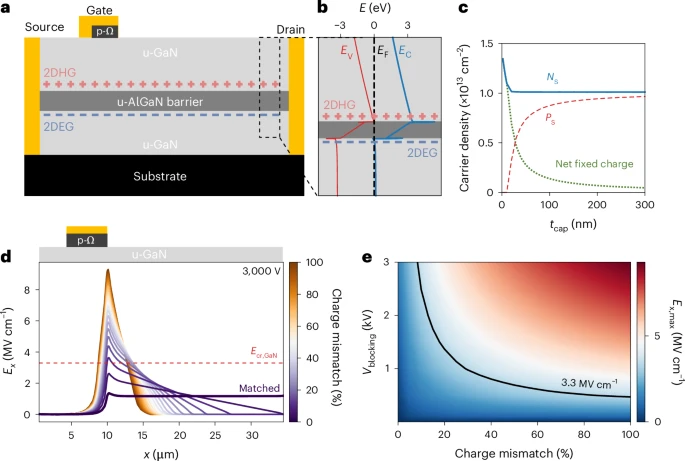

图1a 展示了iPSJ的器件结构示意图，可以看到2DEG和2DHG分别位于势垒层的下方和上方，形成自然的电荷平衡。

三、关键性能指标

图5 的基准测试显示，iPSJ在单通道GaN-on-Si器件中实现了最优的R_ON,sp–V_BR综合性能。

四、工作原理图文解析

4.1 电荷平衡机制（图1b）

图1b 展示了iPSJ的核心电荷平衡机制：极化场在2DEG中诱导出电子（面密度N_s），同时在2DHG中诱导出空穴（面密度P_s），且 N_s ≈ P_s，形成 intrinsically charge-balanced 的超结。

4.2 关断状态下的电场分布（图1d）

在传统GaN器件中，关断时电子被推离漂移区，留下未补偿的正电荷，导致电场集中在一点。而在iPSJ中：

• 通过2DHG的欧姆接触，空穴也可以被动态耗尽
• 电子和空穴同时被移出漂移区，保持了漂移区的电荷中性
• 结果是近乎均匀的电场分布，避免了电场拥挤

EPFL的新闻稿用一个生动的比喻解释这一机制：就像躺在薄冰上分散体重，而不是让重量集中在一点压碎冰面。

4.3 表面态钝化（图1c）

图1c 揭示了另一个关键设计：厚的u-GaN帽层作为外延钝化层，将2DEG中的电子与电离的表面态解耦，从而抑制了表面陷阱导致的动态性能退化。

五、实验验证与鲁棒性

5.1 恶劣开关条件下的稳定性（图3）

图3 展示了iPSJ肖特基二极管在 harsh switching 条件下的表现。在高达3 kV的开关电压下（受限于实验测试设备的上限），归一化导通电阻的退化几乎可以忽略。

5.2 电荷不平衡的对照实验（图4d）

研究团队进行了对照实验：故意通过刻蚀GaN帽层引入电荷不平衡，结果导致击穿电压显著降低。这一反面证据有力地支持了电荷平衡对高击穿电压的关键作用。

5.3 温度稳定性

器件表现出可重复的、温度稳定的、雪崩式的击穿特性，这意味着它可以在宽温度范围内可靠工作，适合电动汽车和工业电力系统等高温应用场景。

六、应用前景

该技术有望在以下领域产生重要影响：

1. AI数据中心：高效电源转换，降低能耗
2. 电动汽车：高压功率电子器件，提升续航
3. 可再生能源系统：太阳能逆变器等高压应用
4. 工业电力系统：高温、高压环境下的可靠运行

EPFL的团队还展示了多通道设计（类似增加高速公路车道来分配电流），进一步降低电阻和过热。下一步的目标是结合iPSJ与多通道方法，同时解决极高电压处理和最小化电阻两大挑战。

七、总结

这篇论文的核心贡献在于：

1. 提出了一种全新的功率器件设计范式：利用GaN的本征极化效应，无需掺杂即可形成电荷平衡的超结
2. 实现了创纪录的性能：3.9 kV击穿电压，是商用GaN器件的5倍以上
3. 解决了传统GaN器件的电场拥挤和动态退化问题
4. 保持了与低成本硅衬底集成的兼容性

从更宏观的视角来看，这项工作展示了**”用材料的内禀物理特性来解决问题”** 这一研究思路的强大潜力——不是通过外加结构或复杂工艺来对抗材料的局限，而是巧妙地利用材料本身的极化效应，将其转化为器件性能的优势。

跟传统超结的区别？

iPSJ（本征极化超结）与传统超结（Superjunction, SJ）的核心区别，在于电荷平衡的实现机制。传统超结依赖人为掺杂（Doping），而iPSJ则巧妙地利用GaN材料固有的极化效应（Polarization）来实现，是一种“掺杂自由”（Doping-Free）的方案。

🔬 核心机制对比

💡 为什么iPSJ是GaN的“本命”方案？

在硅（Si）中，传统超结技术已经非常成熟。但当人们试图将这一概念复制到GaN上时，却遇到了根本性障碍：GaN缺乏有效的、选择性的p型掺杂技术。传统的离子注入在GaN中会产生晶格损伤，而高质量的p-GaN再生长也极其困难。

iPSJ的出现，恰好绕开了这个“卡脖子”的难题。它不再试图“对抗”材料的特性去强行掺杂，而是顺应并利用了GaN与生俱来的极化效应。这种从“人为创造”到“顺势利用”的转变，是iPSJ相较于传统超结最本质的突破。

哪里体现超结了？

“超结”这个词，关键不在“p/n 掺杂柱”这个形式，而在它的物理本质：在漂移区中引入等量异号的电荷，使它们在关断时相互补偿、完全耗尽，从而把原本集中的电场“摊平”，突破单极器件的理论极限。

iPSJ 虽然没有传统超结的 p 型/n 型掺杂柱，但它用 GaN 的本征极化做出了等效的电荷补偿结构。具体体现在下面几个层面：

1. 结构上：2DEG 和 2DHG 就是等效的 n 型和 p 型层

在 GaN/AlGaN/GaN 异质结中：

• 2DEG（二维电子气） 位于 AlGaN/GaN 界面下方，是一层高浓度电子，等效于传统超结中的 n 型柱。
• 2DHG（二维空穴气） 位于 GaN/AlGaN 界面上方，是一层高浓度空穴，等效于传统超结中的 p 型柱。

它们空间上分离、电荷符号相反，像超结的 p/n 柱一样，构成了一对“电荷补偿单元”。

2. 电荷上：面密度本征匹配，实现电荷平衡

传统超结要求：
[
N_D \cdot W_n = N_A \cdot W_p
]
即 n 区和 p 区的总电荷量相等。

iPSJ 中：
[
N_s \approx P_s
]
2DEG 的电子面密度和 2DHG 的空穴面密度由同一个极化场决定，天然近似相等（论文中差异小于 2%）。这相当于超结的电荷平衡条件被材料本身“自动满足”了。

3. 关断时：两者同时耗尽，漂移区净电荷为零

传统超结在反向偏压下，p/n 柱完全耗尽，漂移区只剩电离杂质，但正负电荷相互补偿，净电荷为零。

iPSJ 中：

• 通过 p-Ω 欧姆接触，2DHG 中的空穴可以被动态抽走；
• 同时，2DEG 中的电子也被耗尽；
• 漂移区中正负电荷相互补偿，净电荷接近零。

这就是超结的核心行为：完全耗尽 + 电荷补偿。

4. 电场分布：从“拥挤”变成“均匀”

传统 GaN 器件关断时，电场峰值集中在栅极/阳极边缘，提前击穿。
iPSJ 因为漂移区电荷被补偿，电场沿漂移区近似均匀分布，避免了局部电场拥挤——这正是超结带来的效果。

5. 性能上：突破一维极限

论文中 iPSJ 实现了：

• 击穿电压 > 3.9 kV
• 比导通电阻 4.7 mΩ·cm²
• 动态导通电阻退化 < 15%（至 3 kV）

这种 R_ON,sp–V_BR 的综合性能，已经超出了传统单极 GaN 器件的理论折中线，而接近超结器件的理想折中。这也是它被称为“超结”的性能证据。

一句话总结

iPSJ 的“超结”体现在：它用极化诱导的 2DEG 和 2DHG，替代了传统超结的 n 型和 p 型掺杂柱，实现了同样的电荷补偿、完全耗尽和电场均匀化机制。 电荷来源从“人为掺杂”变成了“本征极化”，但超结的物理内核没有变。

超结是什么?为什么引入超结？他有什么优势？又有什么劣势？

超结（Superjunction, SJ） 是一种用于功率半导体器件的漂移区结构，核心思想是在漂移区中引入交替排列的 p 型和 n 型掺杂区，让它们在关断时完全耗尽、电荷相互补偿，从而把电场“摊平”，突破传统单极器件的理论极限。

一、超结是什么？

传统功率器件（如高压 MOSFET）的漂移区是单一 n 型低掺杂层。要耐高压，就得加长漂移区、降低掺杂，但这会大幅增加导通电阻。

超结的做法是：在漂移区中做出一排排p 型柱和 n 型柱，彼此相邻。关断时，p 柱和 n 柱完全耗尽，正负电荷相互抵消，漂移区净电荷近似为零，电场从传统的“三角形”变成接近“矩形”。

电荷平衡条件：
[
N_A \cdot W_p = N_D \cdot W_n
]
其中 (N_A, N_D) 是 p/n 柱的掺杂浓度，(W_p, W_n) 是它们的宽度。

二、为什么引入超结？

功率器件的核心矛盾是：击穿电压 (V_{BR}) 越高，导通电阻 (R_{ON,sp}) 越大。

对于传统硅单极器件，存在“硅极限”：
[
R_{ON,sp} \propto V_{BR}^{2.5}
]
这意味着耐压提高 10 倍，导通电阻会增大 300 多倍，导通损耗急剧上升。

超结通过电荷补偿，让漂移区可以在更高掺杂浓度下仍保持高击穿电压。理想情况下：
[
R_{ON,sp} \propto V_{BR}^{1.0 \sim 1.2}
]
也就是耐压提高时，导通电阻增长慢得多，从而在高压下实现低损耗。

三、超结的优势

四、超结的劣势

五、超结与传统器件的电场对比

传统单极器件：

1
2
3
4
5
6
7
8
9

电场
▲
│        /\
│       /  \
│      /    \
│     /      \
│    /        \
└──────────────► 位置
  峰值集中在结附近，易击穿

超结器件：

1
2
3
4
5
6
7
8
9

电场
▲
│  ┌──────────┐
│  │          │
│  │          │
│  │          │
│  └──────────┘
└──────────────► 位置
  电场接近矩形，峰值低且均匀

六、与 iPSJ 的关系

传统超结依赖人为掺杂形成 p/n 柱。但在 GaN 中，p 型选择性掺杂极其困难，所以传统超结很难做。

iPSJ（本征极化超结） 用 GaN 的本征极化效应，在 AlGaN/GaN 界面自然形成 2DEG（电子）和 2DHG（空穴），等效于 n 柱和 p 柱，且电荷本征匹配。它保留了超结的物理内核——电荷补偿、完全耗尽、电场均匀化，但把电荷来源从“掺杂”换成了“极化”，绕开了 GaN 掺杂难题。

一句话总结：
超结是一种通过 p/n 电荷补偿来突破功率器件极限的结构；优势是低导通电阻、高耐压，劣势是工艺复杂、对电荷平衡敏感、动态性能挑战大。iPSJ 则是在 GaN 中实现超结效果的一种“掺杂自由”新路径。
